Kit Leds Grande Roue 360

199,00

Kit Leds pour Ferris Wheel LetsGoRides
en 360 Leds

Catégories : ,

Description

Kit LED pour votre Grande Roue by Letsgorides.

Bandeau Leds de 5 mm de large avec double face 3M pour votre Grande Roue LetsGoRides.
Les leds sont adressables individuellement et sont programmables grâce à leur puce WS2812B avec le logiciel LedEdit (fournit uniquement avec le contrôleur T1000S), Madrix ou Pixels Leds Animator.

Spécifications du kit :
– 20 bandes de 18 Leds SMD5050, soudées avec connecteurs JST 1,25mm 3 voies mâles et femelles
soit 360 Leds
1 collecteur 6 voies 12 mm, 1 entrée JST 1,25mm – 3 voies, 3 entrées JST 1,25mm 2 voies 5V
(les autres câbles du collecteur sont à relier avec les connecteurs de votre choix à votre contrôleur et alimentation. Chaque fil sera désigné)

Vendu sans la roue LetsGoRides et sans contrôleur ! (disponible ici)

Tous nos kits sont réalisés à la commande, un délai de 10 à 15 jours est nécessaire pour leur réalisation.

Photos non contractuelles (c’est le Kit Leds Grande Roue 860 sur les photos)

Explications

Modifications de l’Axe :

Il est important d’avoir une alimentation stable de 5 Volts et puissante (50-500W)
Pour faire passer le collecteur, vous devez modifier l’axe central de la roue :

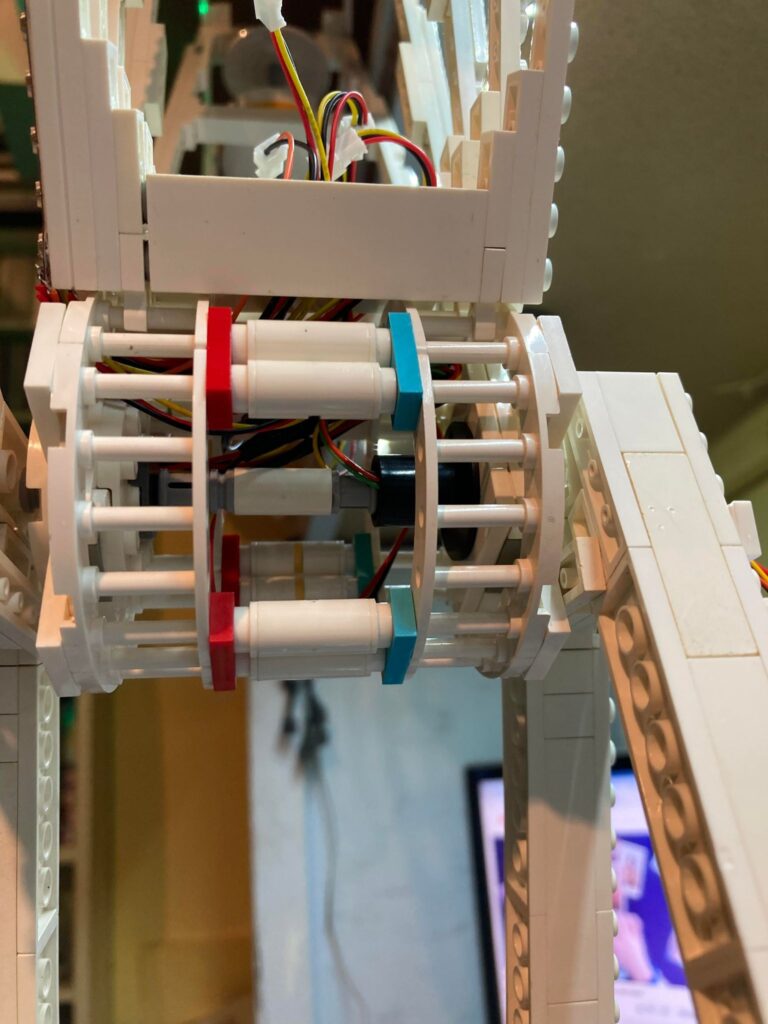

Passage du collecteur dans la Grande RoueVous devez retirer l’axe d’origine, le remplacer par un axe 8L. Ajouter une bague 4265C entre le poteau et l’axe puis suivez comme sur la photo. En gris ce sont des bagues 3713, il en faut 2. Et il nous reste un connecteur 42462 à ajouter. Il vous faudra pour finir une tuile ronde 2×2 trouée 15535 et un Pin 32556.
Le nouvel Axe va pousser le collecteur et le maintenir fixe, tandis que l’autre partie des fils vont dans le Pin et dans les trous de l’autre poteau. (J’ai remplacé les round 1×1 par des plate 1×2 (rouge et bleu) pour solidifier le centre)

De gauche à droite ça nous donne :
Axe 8L => 4265C => le poteau => 4265C => début de roue LetsGoRides  => 15535 => 3713 => 4265C => 42462 => 3713 => collecteur => fin de roue LetsGoRides => 32556 => l’autre poteau.

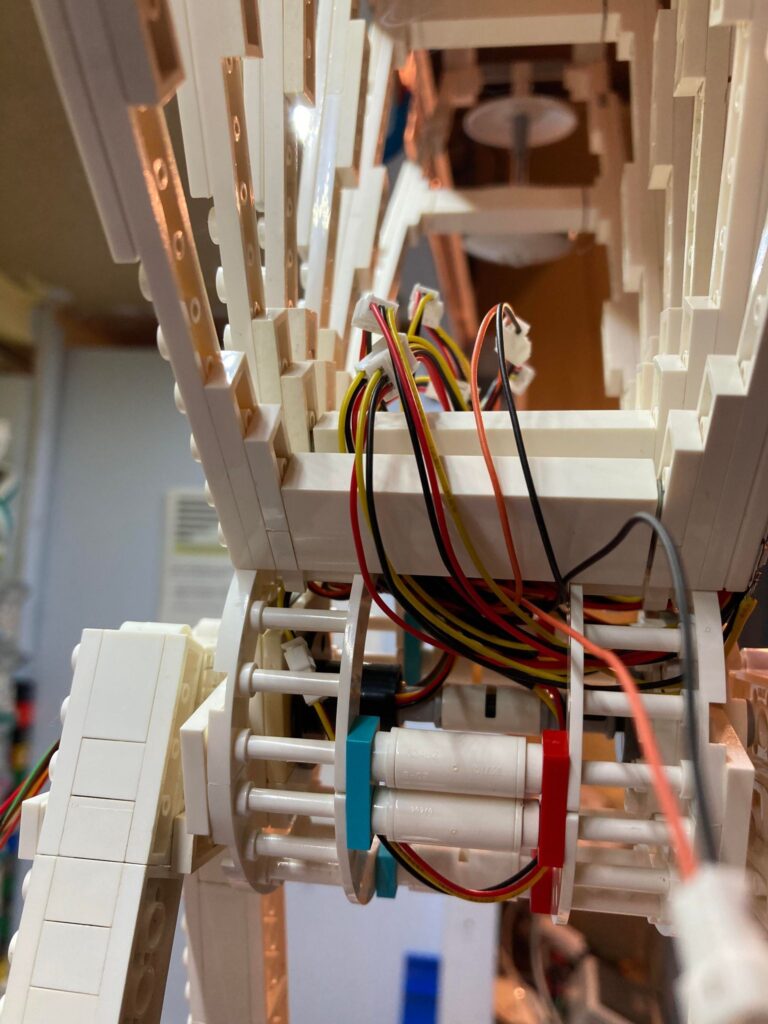

Les fils du collecteur sont à faire passer dans le Pin 32556 et dans les trous du poteau. Votre roue sera stable une fois tous les bras ajoutés.

Modifications des Bras :

Pour une bonne stabilité nous vous conseillons de remplacer au moins un côté des bras (côté leds)
Nous sommes partis d’une tuile de 1×6 (côté nacelles) et sommes remontés avec des tuiles de 1×8 (côté axe)
C’est à vous d’intuiter ensuite pour que vos leds tiennent et que les bras soient stables.

Pour les tests vous pouvez brancher les connecteurs de cette manière. Et avec un peu de patience, une petite pince et en les branchant un par un à la suite, tous les connecteurs rentrent dans le cylindre de l’axe.

2 connecteurs de 2 fils seront à brancher sur les bandeaux prévus à cet effet. Vous devrez disposer ces 2 bandeaux tous les 6 bras pour équilibrer le courant 5V. (Sinon il y aura des pertes dans les couleurs blanc et jaune)

Si vous avez des questions, n’hésitez pas !

Informations complémentaires

Poids0,7 kg
