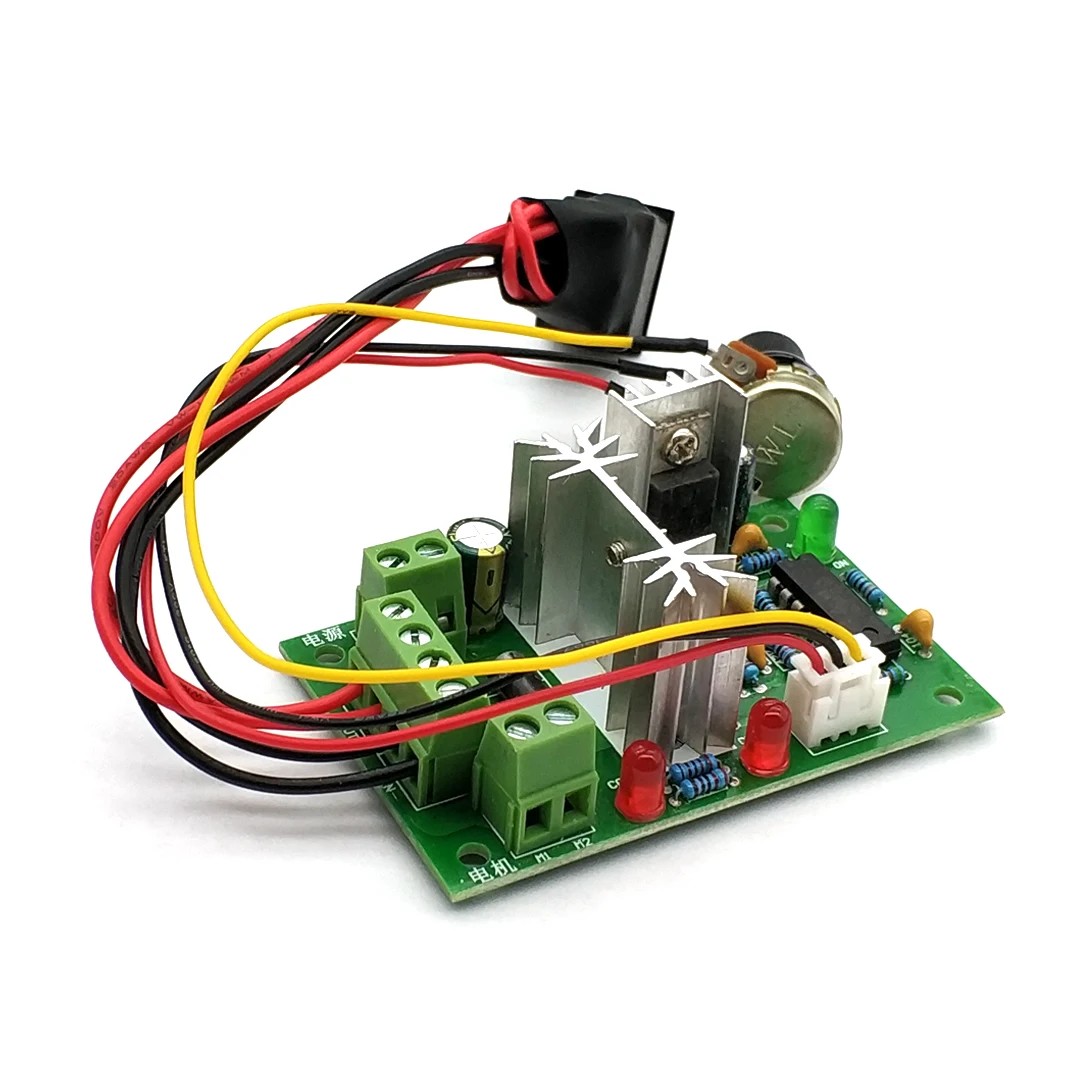

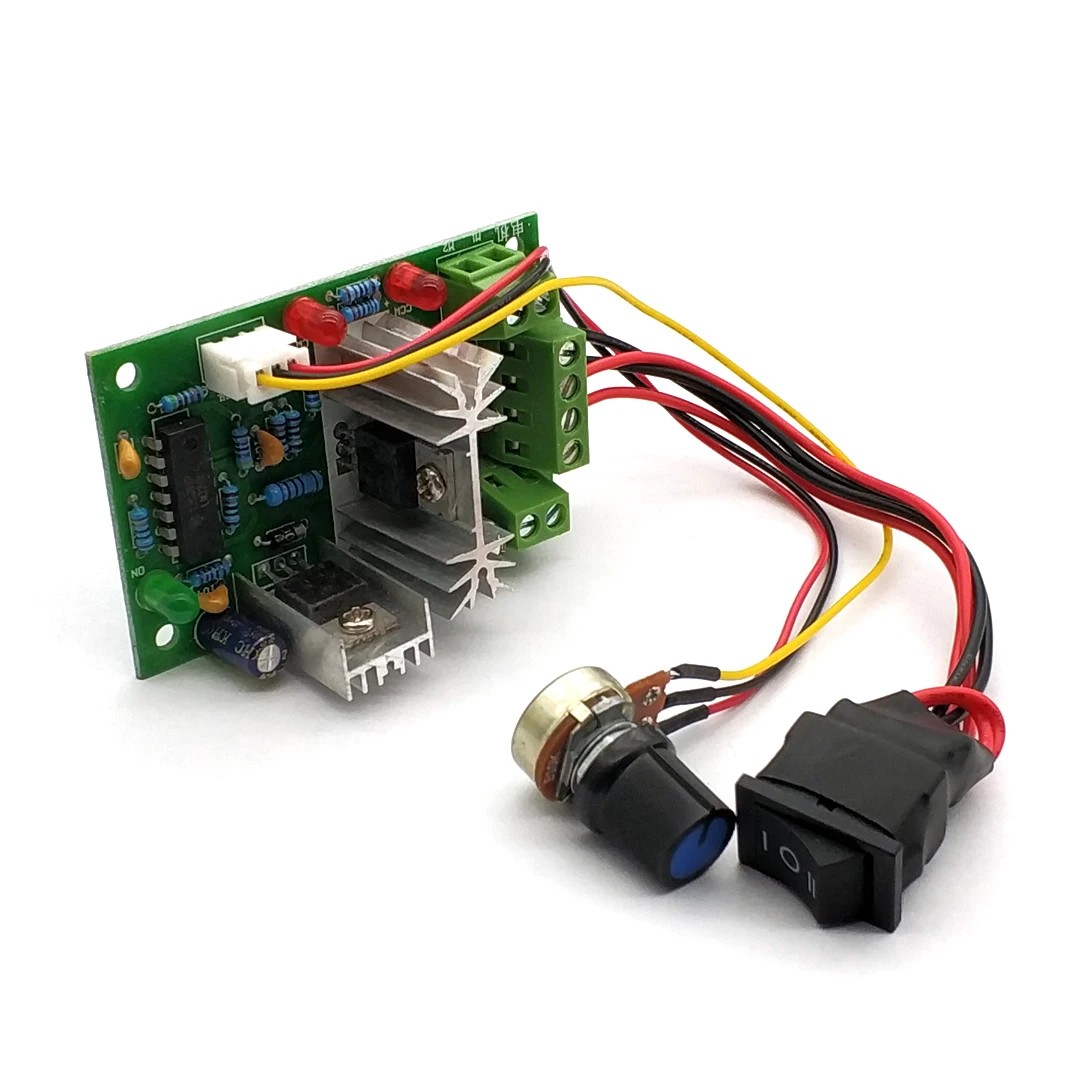

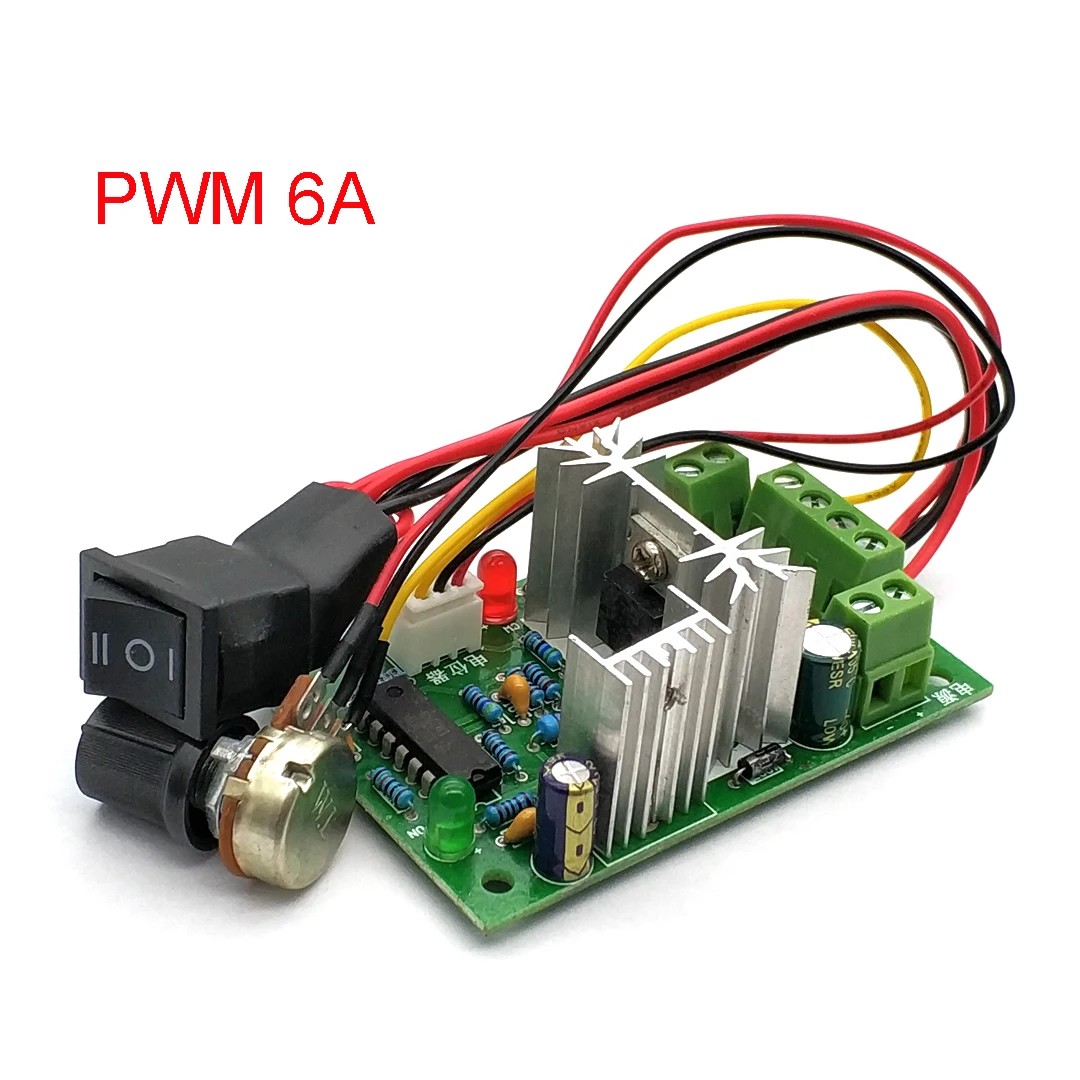

Contrôleur 6-30V – AV/AR – PWM 6A – Interrupteur

15,00

Contrôleurs pour moteurs de maquettes

Description

Contrôleur de moteur pour vos maquettes de manèges.

Contrôleur de vitesse de moteur DC 6-30V 6A carte de commutation avant/arrière de contrôle PWM réversible 6V-30V Max 10A Module 12V 24V CCM6N

Contrôlez le sens avant ou arrière et l’arrêt du moteur DC par interrupteur à bouton.
Appuyez sur le bouton vert, le moteur tourne en avant et relâchez-le bouton, il s’arrête.
Appuyez sur le bouton rouge, le moteur tourne en marche arrière et relâchez-le, il s’arrête.

Tension d’entrée: 6V-30V Continu
Tension de sortie: 6V-30V Continu
Courant de sortie: 10A

Matériau: Plastique, métal
Rendement élevé, couple élevé, faible génération de chaleur
Contrôlez la vitesse d’un moteur DC avec ce contrôleur
Avec protection contre les inversions de polarité, protection contre les courants élevés
Sortie: Max 80W
Gamme de PWM: 10% ~ 95%
Courant: Max 10A (je vous recommande d’utiliser en 6A)
Avec potentiomètre
Avec interrupteur réversible
Tous testés avant expédition

Instruction de fonctionnement:
1. Connectez-le à l’alimentation, assurez-vous que le commutateur d’inversion positif situé au milieu du zéro, et connecté avec une alimentation DC (la plage de tension d’alimentation DC est supérieure à 6V et inférieure à 30V). Attention: n’inversez pas les bornes positive et négative de la source d’alimentation CC, sinon le régulateur pourrait être endommagé.
2. Connectez-le au moteur, la ligne du moteur peut être positive ou négative, lorsque le sens de marche n’est pas compatible avec celui attendu, vous pouvez ajuster la séquence de lignes ou changer de position pour changer de direction.
3. Ajustez l’interrupteur. Le commutateur d’inversion positive est utilisé pour contrôler la direction de la vitesse du moteur. Lorsque l’interrupteur est situé sur la position zéro, le moteur s’arrête de tourner.
4. Réglez le bouton du potentiomètre. Le bouton de réglage du potentiomètre peut modifier le rapport cyclique de sortie du régulateur, puis le changement de vitesse du moteur.



Informations complémentaires

Poids0,1 kg
